木结构建筑体系

如今,建造复杂结构的高层木建筑在技术上已经完全可行,木结构技术也有重大突破,甚至可以应用在居住建筑项目中。高层木结构技术的飞速发展,再加上设计规范的进步,让建筑师们能够利用木材设计更多创新的建筑

建造一两层木建筑,在瑞典有着悠久而引以为荣的传统。然而近些年来,多高层木结构建筑发展迅速。新的建筑规范对木材的安全性、材料结构性能和材料的环保价值有了新的认识,建筑行业也就起了新的变化。随着CLT正胶胶合木等技术的兴起,木结构正在向前所未有的高度攀升。

有许多瑞典木结构建筑企业,建造技术经验代代相传十分丰富。他们的结构体系不尽相同,也有很多共同点。有些体系包括传统骨架墙,公寓房间之间采用很厚的楼板结构,而空间跨度有一定限制。地板和梯间的水暖电都是预制安装的,隔声和防火材料安装水平和垂直贯穿。

采用CLT正胶胶合木和梁柱结构体系的建筑,在空间布置和无隔断的大跨度空间设计上有更多自由,在撞击隔声方面也更有优势。有些CLT结构包括50毫米甚至更厚的预制混凝土楼板,将楼板层厚度控制在100毫米左右,同时保留同等效果的撞击隔声材料。楼板结构的厚度不仅影响建筑高度,也影响立面设计和建筑与周边环境的融合。

木材的环保性已众所周知,但它的性能却并未被人们完全熟知。木材保温、抗气候服侍、抗拉抗压,易于加工成各种造型的构件。刨光锯材也可以直接进行改性处理和表面处理。木材表面维护贯穿于建筑的全寿命周期。风吹日晒下,木材的纹理、质地、颜色正是木建筑最好的朋友——它们赋予了木建筑立面时间印记之美。

建造房子常拿来与生产汽车相比较。这两个行业的竞争都异常激烈,能够不断创新和根据用户需求进行调整的产品,才能在市场中屹立不倒。成功的产品能带给终户快乐,而成功的房子比汽车能带给用户更多快乐,也能通过节能可持续的施工建造过程,给周边环境和区域都带来更多价值。

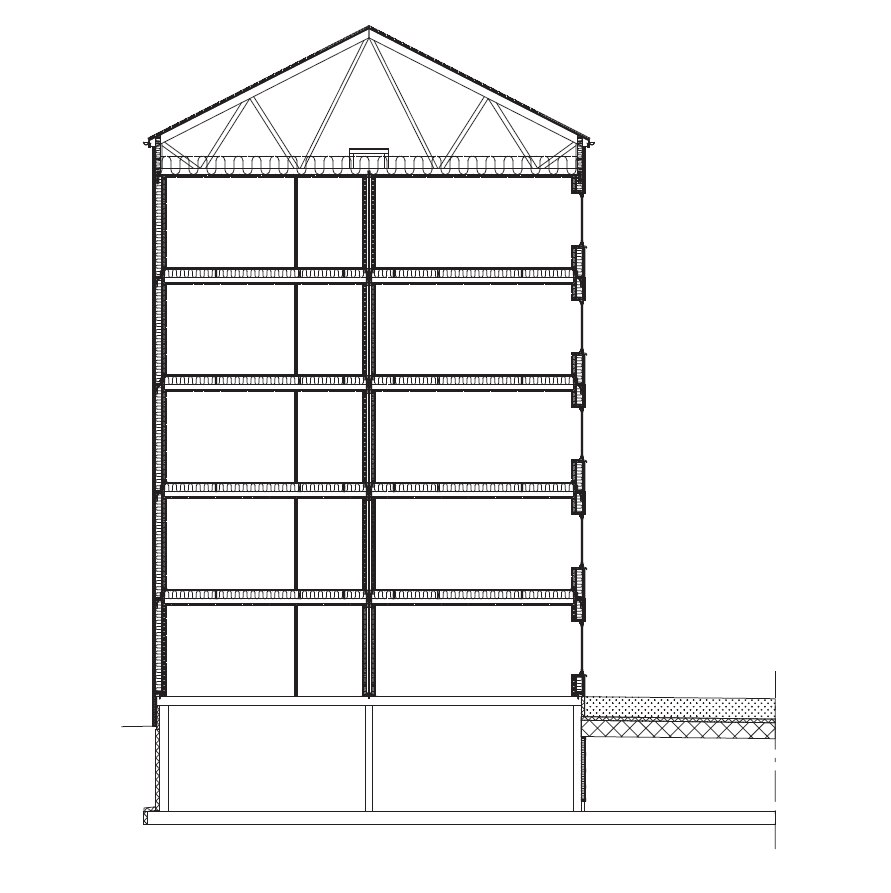

Derome公司采用单元模块体系,能建造6-7层的木结构建筑,也让每层的平面布置灵活多变。Derome公司在工厂预制木结构框架单元,再运到施工现场迅速组装。这些结构单元包括木结构部分、保温层和饰面层。建筑立面可根据地域特征调整。Derome即将竣工的是一座4层木结构框架单元模块建筑。

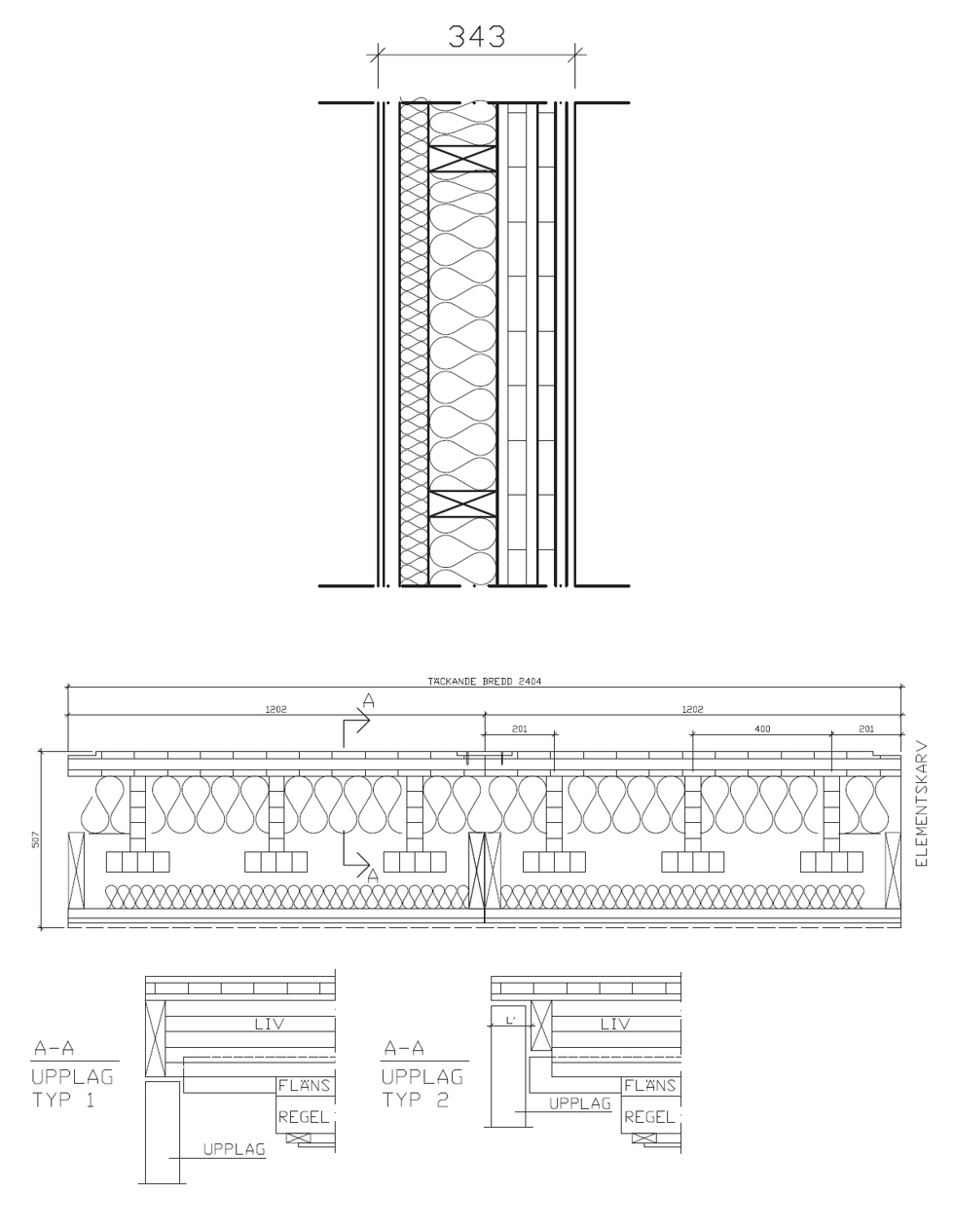

Martinsons公司采用CLT正胶胶合木来建造楼板和承重墙,结合梁柱体系。外墙就是采用的CLT,也是保温层和饰面层的基础。地板结构包括CLT板和保温层,其中CLT板架在胶合木倒置T型梁上。下方天花板则是由220毫米高的木结构梁支撑。地板和下方天花板之间填充保温材料。因此楼板总厚度约0.5米,而CLT单元是12米见方。楼板架在CLT承重墙上。不设加强的窗户最大可开到2米宽。立面上,门窗洞口应沿着垂直轴线对称布置,这样外墙能保证足够稳定性。

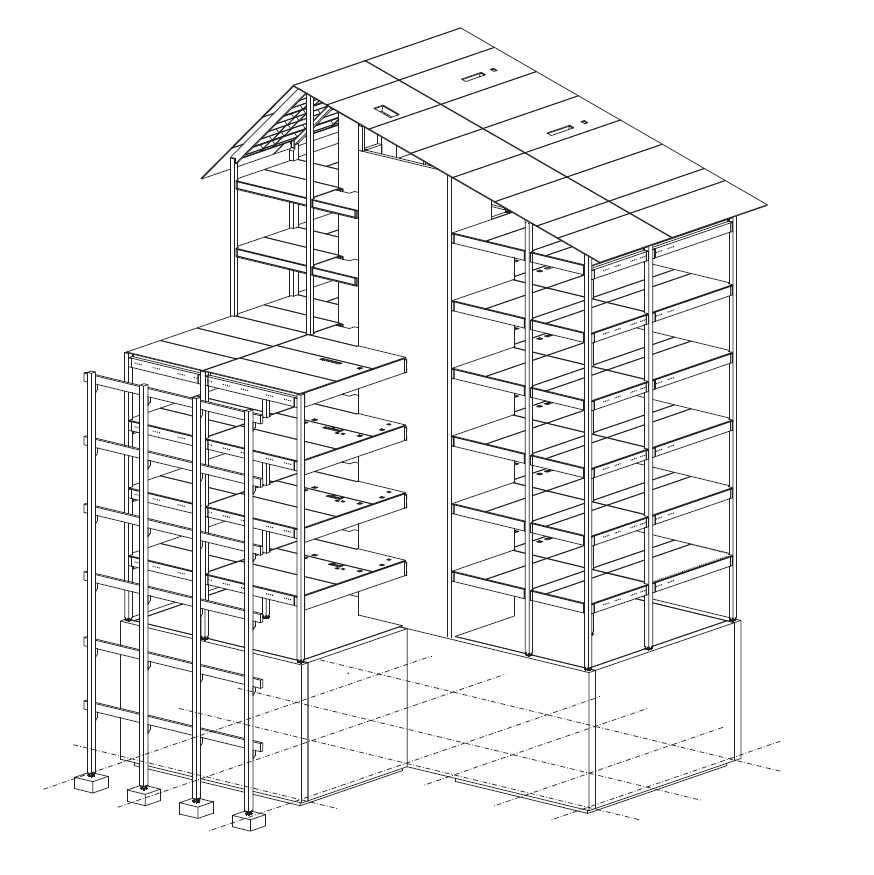

Moelven Töreboda公司采用梁柱体系,称为Trä8。这种体系包括胶合木梁柱、胶合木和LVL(单板层积材板)稳定系统、LVL楼板和天花板。结构稳定性由胶合木和LVL箱型梁确保,箱型梁中间填充矿棉保温材料。楼板采用LVL板,大多数层板纤维沿长度方向,少数沿宽度方向。楼板搭在LVL楼板梁上,楼板梁的纤维沿长度方向。立面可以用木结构幕墙外挂或嵌在梁柱框中。这种结构让窗户的设计布置有很大灵活性。

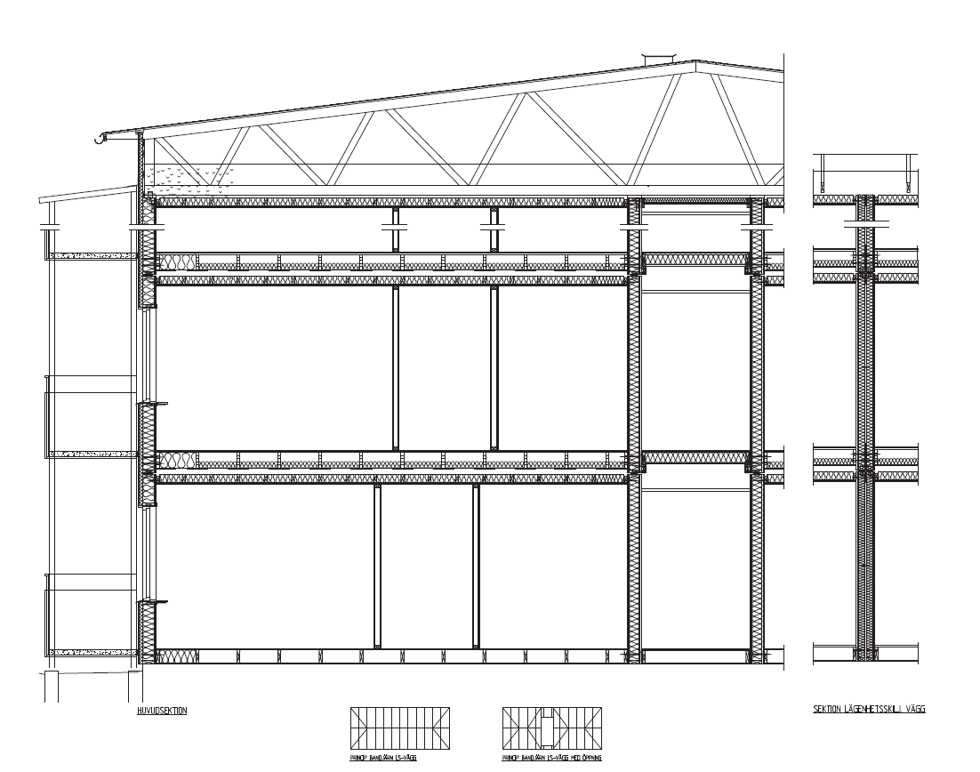

Lindbäcks Bygg公司生产3.9×8.4×2.5米的木结构模块单元。单元的最大宽度取决于道路运输宽度的限制。单元的外墙是承重墙,天花板和楼板都架在承重墙上。一个房间可以由两个模块单元组成,一个单元也可以包括一个或多个小空间,如浴室、走道、衣橱等。如果单元的一面墙不足4.4米,门窗洞口需要胶合梁加强;如果墙长超过4.4米,则采用骨架墙。这意味着立面和承重墙上的门窗洞口必须沿垂直轴线对称分布,以确保结构的稳定性。这也是一种传统的木结构建筑立面设计。
