微生物

腐朽

木材腐朽,是木材的纤维素、半纤维素和木质素被真菌分解引起的木材腐烂和解体的现象,后果是木材颜色和形状变化明显,木材强度变小。

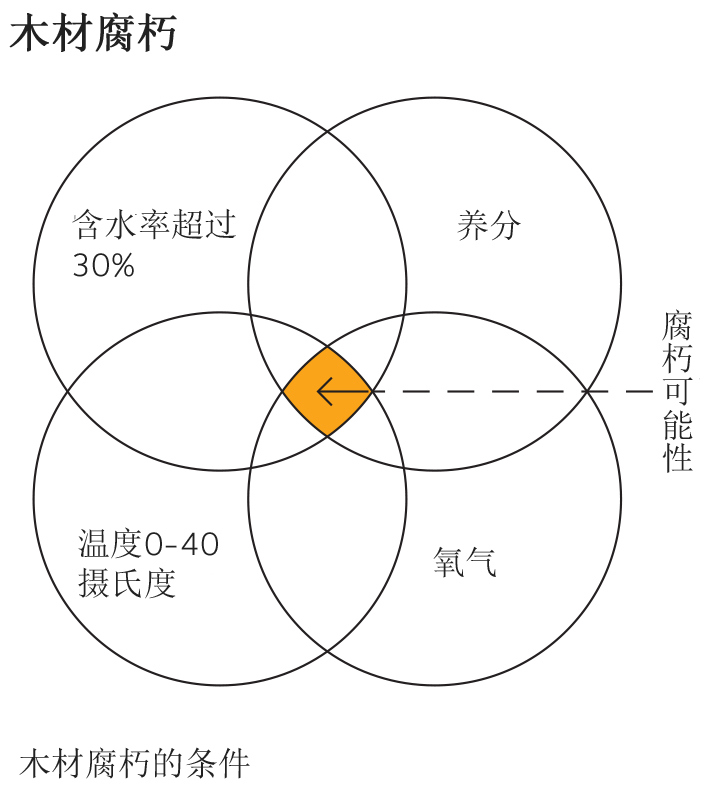

如果木材含水率达到纤维饱和点(约30%)以上,木腐菌就能获得生长所需的水分。水分、营养、氧气和0-40℃的温度条件是木腐菌生长必不可少的四个条件。要抑制其生长,则控制至少一个条件不满足。水分是最容易控制的,比如结构木材防护,可避免木材长期吸水。在某些结构性防护无法实现的情况下(例如露台),也可用其他的防腐处理方法,除去木腐菌需要的养分。具体见木材防腐章节。



木材蓝变

木材蓝变是由蓝变真菌的生长而引起的木材颜色改变,导致水分更容易进入木材,但是不影响木材强度。蓝变真菌与木腐菌生长需要的湿度和温度条件基本相同,与木腐菌一样,在0 – 40 °C之间。但蓝变真菌也可以在-3℃条件下生长,低温时无色,肉眼看不出木材颜色的变化。当温度达到8-10℃时,经过几周才能看见木材变蓝。赤松边材容易蓝变,云杉边材也会出现此现象。木材蓝变与霉变第一眼看上去很相似,但如果木材表皮下也呈蓝色则为蓝变,可以用刀削法检查。蓝变真菌可以在原木上生长,称为原木蓝变。素板(没有进行防腐处理和刷油漆的白坯板)长期放置在潮湿不通风的环境中,也会出现蓝变症状,称为板材蓝变。蓝变木材一般不可用于可见的饰面板材,但是允许用在不可见的内嵌部位。



霉变

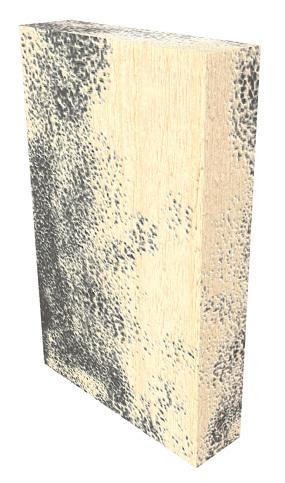

霉菌是长在木材表面的真菌,导致表面颜色的变化。霉菌孢子导致的颜色变化一般可以洗去或刨去,不影响木材强度,但是如果不处理,会影响人的健康。所以我们尤其要避免住宅室内木材霉变。

干燥至目标含水率18%或者更低的木材表面含水量较低,能够抑制霉菌的生长。虽然木材的内部含水量较高,但是向表面的水分传递也比锯材表面从周围吸收水分慢得多。所以,霉菌在干燥后的木材上生长所需的水分都是从周围环境中吸收的。

不合理的木材存放容易导致霉菌的产生,比如长期降雨却没有特别防护,或没有及时干燥就用于建筑中。由于霉菌只在表面产生,所以相对湿度(RF)和表面含水率起决定性的作用。

与蓝变真菌和木腐菌不一样,霉菌从周围的空气和生长表面上吸收所需的水分和营养。周围环境中产生的废气、灰尘和植物上掉落的碎屑通常能够为霉菌提供足够的营养。所以霉菌也有可能在被污染的无机材料表面如混凝土或金属上生长。

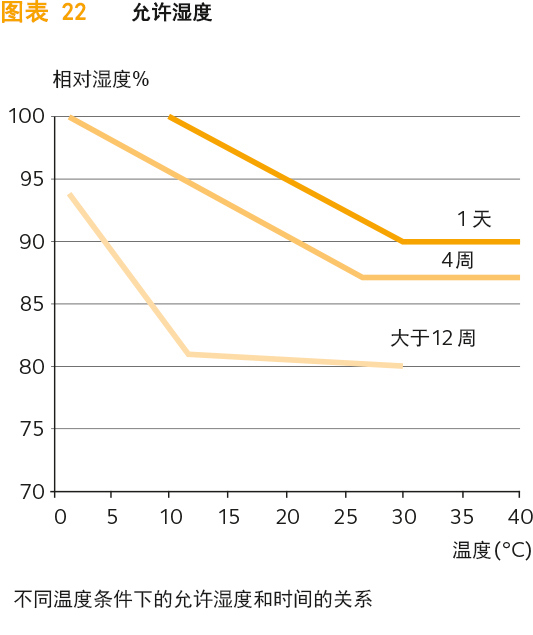

如图22所示,霉菌的形成和生长受相对湿度、温度以及当前条件持续时间的影响。在低温情况下,霉菌的生长需要较高的木材表面含水率和较长的生长时间。在瑞典,室外的相对湿度高时,温度却低,所以木材储存在室外,防护降水和土壤水分是没问题的。

图22还说明,多雨的夏季十分适合霉菌生长,所以要及时干燥木材。温度超过55℃时霉菌无法生长,所以木材干燥第一阶段的含水率较高也不会滋生霉菌。

待安装的木材如果暴露在湿润环境中,在安装前一定要干燥以预防霉菌。推荐的方法是用风机或者除湿机将木材吹干至表面含水率不超过18%。如果木材长时间暴露在湿润环境中,不仅仅表面会吸水,甚至木材内部也会吸水膨胀,所以含水率必须得到有效控制,以免木材使用后内部水分扩散到外部。木材的平均含水率最高不能超过16%,表面含水率不超过18%。需要上漆的木材表面在上漆时的含水率不得超过16%。
